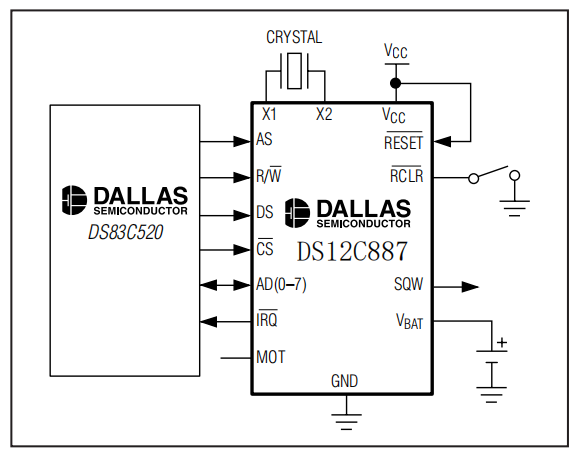

在實時時鐘（RTC）芯片領域，DS12C887這款由Dallas公司生產的RTC芯片，憑借斷電后仍可依靠備用電源持續運行的特性，成為眾多設備可靠的時間管家。它不僅具備秒、分、小時、日、星期、月、年的精準計數功能，還支持可編程的中斷輸出，無論是二進制還是BCD碼時間格式都能輕松駕馭。

此外，DS12C887時鐘芯片中帶有128BRAM，可用于存儲信息；可編程的方波輸出，搭配簡單的微控制器接口，使其在計算機系統、家用電器、工業控制等領域得以廣泛應用。

然而，隨著智能設備不斷向小型化、低功耗、高精度方向發展，其DIP24封裝帶來的PCB空間占用、10μA典型功耗對續航的壓力，以及±1分鐘/月的計時誤差，逐漸成為物聯網、穿戴設備等場景的瓶頸。如今，YSN8130以LGA3.2×2.5×1.0mm的小型封裝（體積縮減95%）、雙電源低功耗設計（功耗降低90%），以及10倍精度提升，從“空間革命、續航躍升、精度躍遷、功能進化”四大維度，讓RTC從“能用”走向“好用”，為便攜設備的計時需求提供更優解。

• 一、小型化：空間革命

傳統痛點：DS12C887采用龐大的DIP24封裝（24引腳），簡單的并行接口，傳輸速率較慢，占用大量PCB空間，布線復雜。

YSN8130突破：采用先進的I²C串行接口，僅需兩根信號線，引腳數量銳減90%。LGA3.2×2.5×1.0mm超微型封裝，體積相較DS12C887縮小95%以上。完美契合智能手表、智能家居等對空間極度敏感的便攜設備需求。

• 二、超低功耗：續航躍升

傳統痛點：DS12C887典型功耗約10μA，對電池供電設備續航構成壓力。

YSN8130突破：典型功耗低至0.9μA(FOUT關閉時)，功耗降低90%。采用雙電源設計（主電源VDD:1.6-5.5V，備用電源VBAT:1.2-5.5V），無縫支持外部電池或超級電容備份。為智能門鎖、運動穿戴、智能家居等設備帶來數倍延長的電池壽命，顯著提升用戶體驗。

• 三、高精度計時：穩定可靠

傳統痛點：DS12C887無補償下月誤差可達±1分鐘，且工作溫度僅支持0~70℃，難以滿足工業等高精度場景。

YSN8130突破：精度達±5ppm（約±13秒/月），精度提升10倍。工作溫度支持-40~85℃，滿足多種場景使用需求。

• 四、功能全面：智能升級

傳統局限：DS12C887主要提供基礎RTC功能和RAM，如遇世紀年份需手動校準

YSN8130優勢：配備基礎RTC，集成豐富功能：

14. 集成數字校準、直接支持跨世紀日期；
14. 鬧鐘中斷：精準觸發定時任務（如智能家居場景聯動）；
14. 定時器：提供靈活計時功能；
14. 智能電池管理：實時監測備份電源狀態，有效防止數據丟失；
14. 支持事件觸發。

YSN8130憑借小型化、超低功耗、超高精度、豐富功能的全面優勢，廣泛應用于工業控制，智能穿戴，智能家居，醫療設備等領域。
