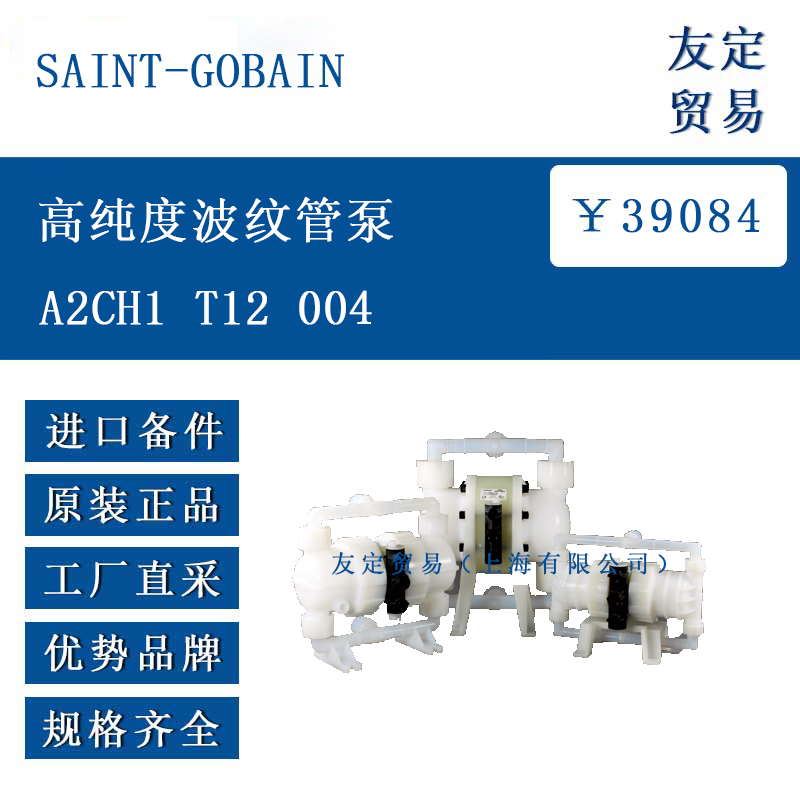

歐洲進口 SAINT-GOBAIN A2CH1 T12 004 高純度波紋管泵
產品型號：A2CH1 T12 004
廠商性質：供應商
公司名稱：友定貿易(上海)有限公司
地 址：上海市嘉定區澄瀏公路52號39幢2樓
聯 系 人：陳結川
聯系電話：17721247470
產品介紹
SAINT-GOBAIN A2CH1 T12 004 是一款氣動驅動的高純度波紋管泵，核心結構為兩個往復式 PTFE 波紋管，通過氣動方式實現 oscillation，其頻率低于同類隔膜泵，有助于延長使用壽命并降低使用成本。濕部接觸組件均由高純度 PTFE 和 PFA 制成，非濕部組件采用 ETFE、PEEK 等工程熱塑性材料，即使波紋管發生故障，也可避免離子污染。該泵采用無 O 型圈密封技術，完全不含彈性體，減少因密封件失效導致的污染風險及維護成本。具備自吸功能，安裝與調試簡便，且搭載創新的 shuttle 閥固定技術，支持三種不同驅動系統（單 shuttle、雙 shuttle、外部驅動），可適配不同使用需求。
功能特點
該泵的顯著特點是無金屬部件，避免了金屬污染風險，適用于高純度要求場景。濕部流路 100% 由高純度 PFA 和 PTFE 構成，可耐受強腐蝕性化學品，包括濃酸、溶劑等。完全不含彈性體，消除了傳統 O 型圈等部件的老化、泄漏問題，降低維護頻率。經過 1.3 億次循環測試，耐用性優異，且全球服務網絡支持預防性維護，有助于延長設備 uptime。
創新的循環先導空氣設計可提升系統運行穩定性，雙 shuttle 閥驅動選項具備防卡死功能，適配復雜工況。配合 Furon A2 阻尼技術，可降低脈動水平，保證流量穩定。符合 ATEX 標準（II 3 G/c IIC TX X），適用于潛在爆炸性環境。
選型指南
選型時需首先明確流量需求，該泵（尺寸 1）最大流量為 4gpm（15lpm），若需更高流量，可考慮同系列更大尺寸型號。根據介質特性選擇：若傳輸超純酸、溶劑或磨料漿體，其 PTFE/PFA 材質可提供良好兼容性；若涉及爆炸性環境，需確認 ATEX 合規性是否適配。
連接方式需匹配管路，“T12” 對應 12.7mm 管端連接，若需其他連接類型（如 FlareGrip® II），可參考同系列其他型號。驅動系統選擇：單 shuttle 適用于常規場景，雙 shuttle 適合需防卡死的工況，外部驅動可直接對接 PLC 系統，需根據控制需求確定。此外，需確認工作壓力（最大空氣壓力 6bar）、溫度（0-85°C）及背壓是否在規格范圍內。
技術參數
最大流量：4gpm（15lpm）；
最大吸程：10ft（3m）；
最大空氣壓力：6bar（87psi）；
最大空氣消耗量：4.5SCFM（7m³/h）；
最大背壓：5.5bar；
介質溫度范圍：0-85°C（30-185°F），環境溫度最高 60°C（140°F）；
重量：5lbs（2.26kg）；
連接尺寸：12.7mm（Tube End）；
驅動系統：支持單 shuttle、雙 shuttle 或外部驅動（需對應配置）。
產品尺寸
該泵（尺寸 1）的具體尺寸因驅動系統不同略有差異：單 shuttle 閥驅動時，控制側 A 尺寸為 2.8in（71mm），空氣連接類型需參考操作手冊；雙 shuttle 閥驅動時，控制側 A 尺寸為 5.08in（129mm），空氣連接為 3/8 NPT；外部 shuttle 驅動時，控制側 A 尺寸為 4.87in（123mm）， muffler 側為 5.21in（132mm）。整體結構緊湊，適配管路布局空間，具體安裝尺寸可參考官網提供的詳細圖紙。
應用領域
該泵主要應用于半導體行業，用于傳輸超純酸和溶劑，滿足高純度制程需求。也適用于磨料漿體的傳輸，憑借耐磨材料特性保持穩定運行。在循環、分配、過濾等場景中，可實現流量和體積的精準控制，支持大宗化學品輸送。此外，其無污染、耐腐特性使其適配制藥、化工等對介質純度要求嚴苛的領域，在潛在爆炸性環境中也可安全使用。
?
