產品介紹

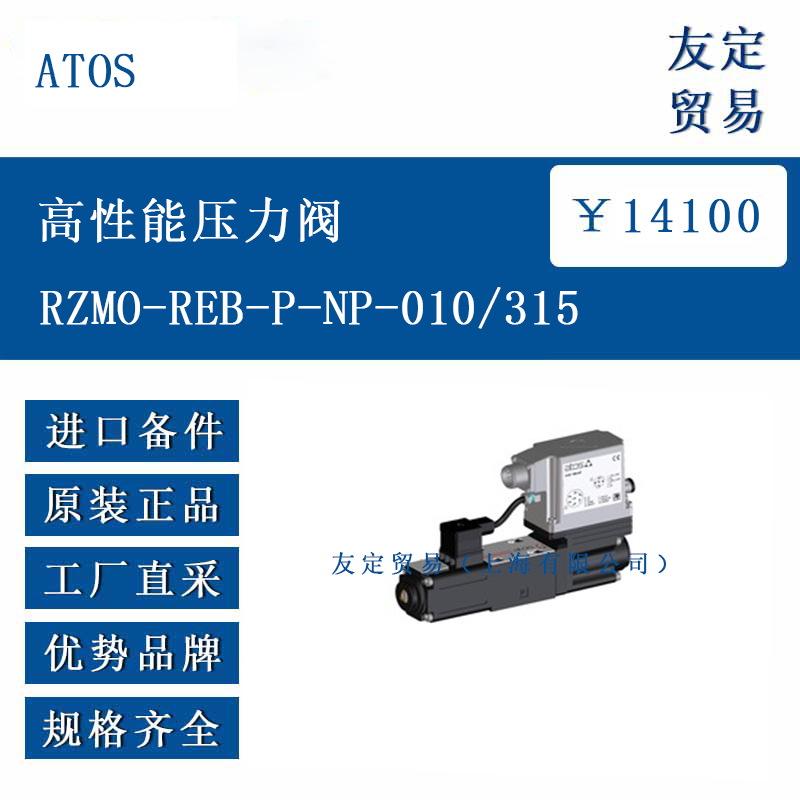

ATOS RZMO-REB-P-NP-010/315 高性能壓力閥是一款直動式比例溢流閥，主要用于液壓系統中壓力的精準調節，其壓力控制與輸入的電子參考信號成比例。該閥需與專用電子驅動器（如 E-RI 系列）配合使用，驅動器為比例電磁鐵提供適配電流，使閥的壓力調節與參考信號保持一致。
閥的核心結構包括比例電磁鐵、錐閥、彈簧及集成電子元件，通過錐閥的位移變化控制壓力，集成電子元件確保出廠預設參數的穩定性及閥與閥之間的互換性，簡化安裝與接線流程。其設計適配多種液壓介質，默認 NBR 密封件適用于礦物油和水乙二醇，若需適配其他介質，可選擇 FPM（PE 選項）密封件。
功能特點
該壓力閥具備比例調節特性，壓力輸出與電子參考信號成線性關系，可實現連續、精準的壓力控制，滿足液壓系統對壓力動態調整的需求。集成電子元件優化了靜態與動態性能，滯后≤0.3%、線性度≤1.0%、重復性≤0.2%，確保調節精度。

閥的線圈采用全塑封設計（絕緣等級 H），具備抗振動、抗沖擊及耐候特性，防護等級達 IP67，可適應工業環境中的粉塵、潮濕等條件。支持多種通信接口（如串行 PS、CANopen BC、PROFIBUS-DP BP），便于集成到現場總線網絡，實現數字化控制與監控。

此外，其電子連接器具有互換性，7 針標準連接器用于電源、模擬輸入與監控信號，12 針連接器（可選 / Z 選項）可擴展邏輯電源、使能信號、故障輸出等功能，提升系統安全性與靈活性。
選型指南
選型時需首先確認系統壓力需求，該閥壓力范圍為 315 bar，需匹配液壓系統的最大工作壓力，確保在額定范圍內穩定運行。其次，根據控制方式選擇通信接口，若需接入現場總線，可選用 CANopen（BC）或 PROFIBUS-DP（BP）接口；若為簡單模擬控制，串行（PS）接口即可滿足需求。

考慮介質類型與工作溫度：默認 NBR 密封件適用于 - 20°C 至 + 60°C，若介質為合成油或溫度范圍需擴展至 - 20°C 至 + 80°C，應選擇 FPM（PE）密封件。流體粘度需在 15 至 100 mm²/s（40°C 時），污染等級需符合 ISO 4406 class 20/18/15，建議安裝 10μm 過濾器（β??≥75）以延長閥的使用壽命。

此外，需根據系統布局確認安裝空間，該閥安裝面符合 ISO 4401 size 06，需預留對應尺寸的安裝位置及連接管路空間。
技術參數
液壓特性：最大調節壓力 315 bar（流量 1 l/min 時），最小調節壓力 3.5 bar（流量 1 l/min 時）；最大流量 4 l/min；響應時間≤55 ms（0-100% 階躍信號，取決于安裝條件）；熱漂移在 ΔT=40°C 時零點位移 < 1%。
環境參數：工作環境溫度 - 20°C 至 + 50°C；流體溫度 - 20°C 至 + 60°C（NBR 密封件）或 - 20°C 至 + 80°C（FPM 密封件）；推薦流體粘度 15 至 100 mm²/s（40°C）。
電子參數：線圈電阻 33.3Ω（20°C），最大電流 2.6A，最大功率 40W；防護等級 IP67，連續工作（ED=100%）。
安裝參數：安裝面符合 ISO 4401 size 06；緊固螺栓為 4 個 M5×50（12.9 級），擰緊扭矩 8 Nm；端口 P、T 直徑 5mm。
產品尺寸
該閥安裝面尺寸符合 ISO 4401:2005 標準，具體安裝細節如下：安裝面粗糙度 Ra 0.4，平面度 0.01/100（ISO 1101）；緊固螺栓孔布局適配標準 subplate；閥整體重量約 2.7 kg（含集成電子元件）。端口 P、T 的連接尺寸為直徑 5mm，需配合對應規格的密封件（OR 108）確保密封性能。
應用領域

ATOS RZMO-REB-P-NP-010/315 高性能壓力閥適用于需要精準壓力控制的液壓系統，廣泛應用于工業機械（如注塑機、數控機床）、自動化生產線的液壓站、工程機械的液壓回路等場景。在這些應用中，該閥可穩定調節系統壓力，響應快速且精度高，能滿足動態工況下的壓力控制需求，同時其耐環境特性確保在粉塵、振動等工業環境中可靠運行。此外，其支持多種通信接口的特點，也使其適用于需要數字化監控與集中控制的智能液壓系統。

?
