產品介紹

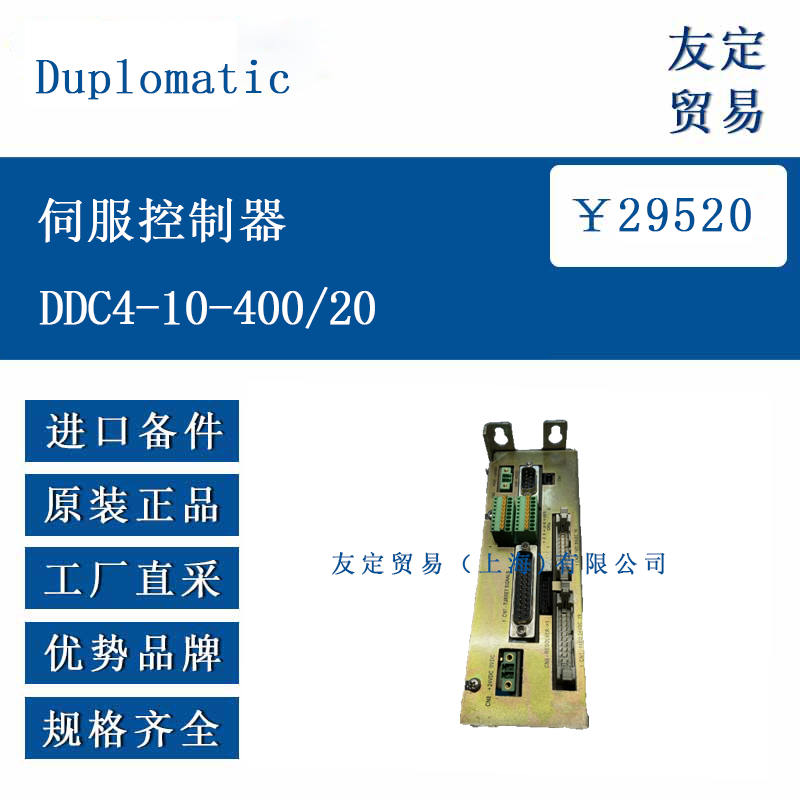

Duplomatic DDC4-10-400/20 伺服控制器是一款緊湊的控制系統，主要用于 SM*、TRM-S、FL 等系列轉塔的定位與驅動控制。它通過簡化的接口與車床對接，便于安裝，同時配備 RS232 串行線，支持通過電腦進行診斷與遠程控制。該控制器集成數字信號處理（DSP）技術，能實現轉塔的自動定位、狀態監測及故障診斷，適用于需要精確控制轉塔工具位的工業場景。
功能特點
Duplomatic DDC4-10-400/20 伺服控制器具備多項實用功能。它支持最佳路徑搜索，可自動選擇最短路徑驅動轉塔至目標位置，也可通過外部信號選擇順時針（CW）或逆時針（CCW）旋轉方向。具備自動參考點搜索功能，能完成轉塔的零點校準，并通過奇偶控制確保位置編碼的準確性。控制器支持兩種位置范圍（如 8/12 或 6/12 個工位）的切換，可通過專用輸入信號選擇低 / 高慣量模式及標準 / 維護速度。此外，其增強型診斷功能可通過報警代碼反饋故障信息，且電子元件采用光電隔離設計，符合安全標準。
選型指南
選擇 Duplomatic DDC4-10-400/20 伺服控制器時，需結合實際應用場景綜合考量。首先，確認適配的轉塔類型，該型號主要適配 SM 系列轉塔，需根據轉塔的最大慣量選擇對應參數（如 SM--12 對應 0.8-1.2 kg?m²，SM-*-25 對應 5-14 kg?m²）。其次，考慮電源條件，該控制器需 3 相 400V AC 電源，輔助電源為 24V DC，需確保供電系統匹配。
技術參數
Duplomatic DDC4-10-400/20 伺服控制器的主要技術參數如下：電源輸入為 3 相 400V AC（±15%/-10%，50/60Hz±2Hz），輔助電源為 24V DC±10%（35W）；I/O 電源為 24V DC±10%（最大 3A），數字輸入為 Sink 型，數字輸出為 MOS 晶體管（N.O.，最大 0.1A，帶 PTC 保護及保險絲），電磁閥輸出為繼電器（N.O.，最大 2A，帶 F6 保險絲保護）。工作溫度范圍 0...55°C，濕度 30...95%，振動耐受 4G RMS（短期）、0.5G RMS（持續）。位置編碼支持奇偶校驗，最大位置范圍可通過 PTAB01、PTAB02 信號設置（如 8/12、6/12 工位），非線性誤差及溫度誤差符合工業控制標準。
產品尺寸
Duplomatic DDC4-10-400/20 伺服控制器采用 “RACK” 結構設計，整體尺寸適配電氣柜安裝，具體參數為：長度約 150mm，寬度約 100mm，高度約 201mm（含安裝結構）。
應用領域

Duplomatic DDC4-10-400/20 伺服控制器主要應用于工業機床領域，尤其是配備 SM*、TRM-S、FL 系列轉塔的車床。在金屬加工中，它能精確控制轉塔的工具位切換，確保加工過程中工具定位準確；在自動化生產線中，可配合 CNC 系統實現轉塔的自動換刀與連續作業，提升生產效率。此外，其支持維護模式與故障診斷的特點，使其適用于需要頻繁調試與狀態監測的工業場景，如精密零件加工、批量生產流水線等。

?
