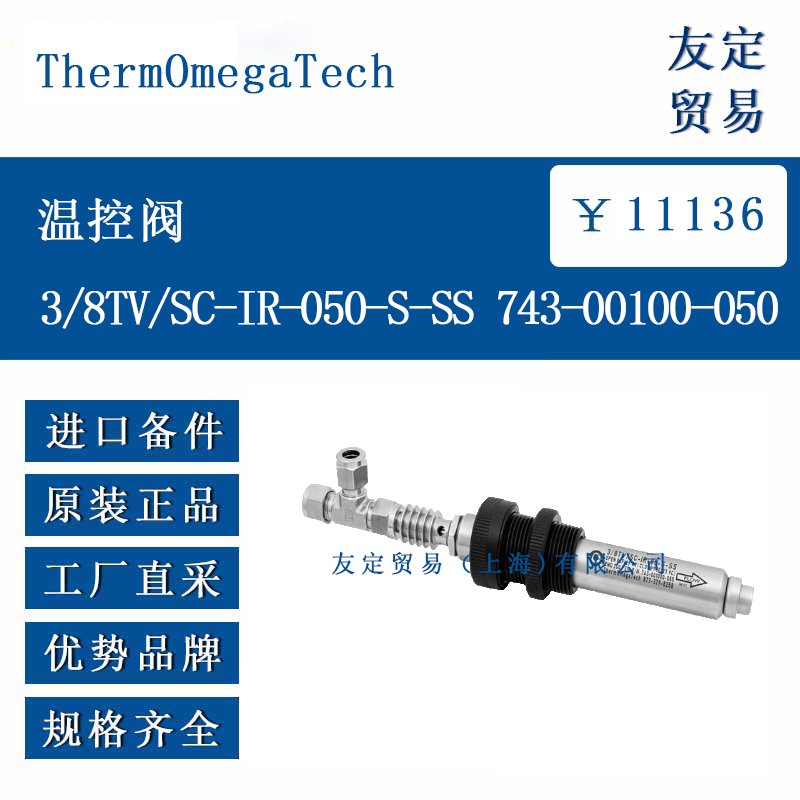

歐洲進口 ThermOmegaTech 3/8TV/SC-IR-050-S-SS 743-00100-050 溫控閥
產品型號:3/8TV/SC-IR-050-S-SS
廠商性質:供應商
公司名稱:友定貿易(上海)有限公司
地 址:上海市嘉定區澄瀏公路52號39幢2樓
聯 系 人:陳結川
聯系電話:17721247470
一、產品介紹
3/8TV/SC-IR-050-S-SS 743-00100-050 是一款用于儀器或分析儀外殼溫度控制的反向作用溫控閥,主要應用于冷卻場景。其通過位于外殼內部的熱動執行器感知溫度,當溫度上升至設定值(50°F)時,閥門開啟,調節乙二醇、水、空氣等冷卻介質的流量,以維持外殼內的溫度穩定;當溫度下降時,閥門關閉,停止或減少冷卻介質供給。
該閥為自力式設計,無需外部電源或信號,依靠熱動執行器的熱脹冷縮原理工作,安裝時配備防水的穿板配件,可選 3/8 英寸管路連接配件,整體結構緊湊,可完全安裝于外殼內部,是替代電動冷卻控制的經濟可靠選擇。
二、功能特點
3/8TV/SC-IR-050-S-SS 743-00100-050 溫控閥采用自力式運行模式,無需電源或信號輸入,適用于無外接能源的場景。其核心部件熱動執行器采用 300 系列不銹鋼材質,閥體、配件、彈簧及閥塞同樣為不銹鋼,具備良好的耐腐蝕性,延長了在復雜環境中的使用壽命。
閥門為直接作用式,無先導閥,響應速度快,配合緊湊輕量的設計,能快速感知溫度變化并調節流量。Ram 型閥塞確保可靠密封,關閉時無泄漏;兼容標準管件和連接方式,安裝快捷,且不受壓力變化影響,能在不同工況下穩定維持設定溫度范圍,減少過熱風險。
三、選型指南
選型時,首先需確認應用場景為冷卻控制,該閥為反向作用型,適用于調節冷卻介質,若為加熱場景則需選擇正向作用型號。管徑方面,3/8 英寸適配對應規格的管路,需與系統管路尺寸匹配。
設定溫度需根據外殼所需維持的溫度范圍選擇,該型號設定溫度為 50°F,反向作用下關閉溫度通常比開啟溫度低 10°F,需確保與實際需求一致。工作壓力和溫度需在閥的額定范圍內,避免超壓超溫影響性能。
連接配件默認采用 Parker fittings,若系統為 Swagelok 配件,可選擇對應配置;同時推薦安裝 20 目濾網,以保護閥門免受雜質損壞。
四、技術參數
3/8TV/SC-IR-050-S-SS 743-00100-050 溫控閥的管徑為 3/8 英寸(10mm),主要尺寸參數:L(長度)254mm,M(閥端尺寸)30mm,X(最大長度)132mm;重量 0.7lb(0.3kg)。
流量系數 Cv 值為 0.5,最大工作壓力 200 PSIG(13.8 BAR),最高工作溫度 388°F(198°C)。設定溫度 50°F,反向作用下,關閉溫度約為 40°F。
材質方面,熱動執行器、熱隔離延伸段、校準鎖緊螺母、軛架、三通閥體等為 300 系列不銹鋼;閥安裝穿板配件為乙縮醛共聚物,兼容冷卻介質的化學特性。
五、產品尺寸
3/8TV/SC-IR-050-S-SS 743-00100-050 溫控閥的整體長度(L)為 254mm,閥端尺寸(M)30mm,最大長度(X)132mm,適配 3/8 英寸外徑的管路。安裝時需預留足夠空間,確保閥門操作與維護便捷,穿板配件的尺寸需與外殼開孔匹配,以保證防水密封性能。具體安裝尺寸可參考產品附帶的圖紙,確保與系統布局兼容。
六、應用領域
該溫控閥主要用于儀器或分析儀外殼的溫度控制,尤其適用于需要冷卻調節的場景。在工業自動化中,可維持分析儀外殼內的穩定溫度,確保設備精度;在實驗室設備中,用于控制儀表外殼的溫度,避免因過熱影響數據準確性。
此外,其可調節乙二醇、水、空氣等冷卻介質的流量,適用于無外接電源的環境,如戶外監測設備、偏遠地區的工業儀表等,為各類需要溫度穩定的封閉空間提供可靠的冷卻控制支持。
