一、產品介紹

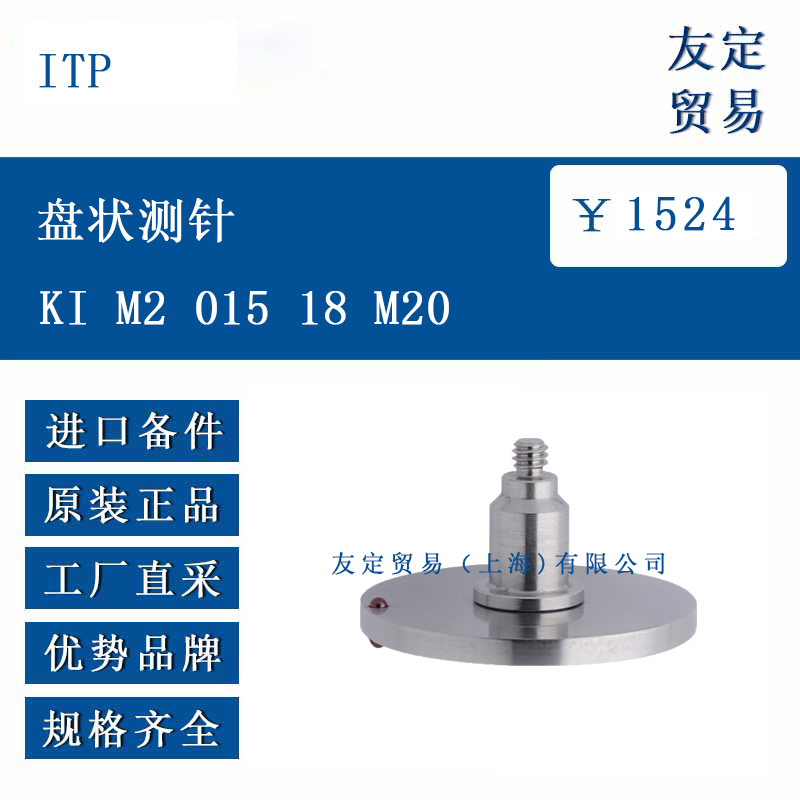

KI M2 015 18 M20 盤狀測針采用圓盤形結構設計，主體材質為不銹鋼，盤面經過硬化處理，具備良好的耐磨性。測針通過 M20 螺紋接口與測量設備連接，適用于接觸式坐標測量（CMM）及孔徑、槽寬等幾何尺寸的檢測。其工作原理是通過圓盤端面與被測工件表面接觸，配合測量系統獲取精確尺寸數據，可有效減少邊緣效應影響，提升測量穩定性。
二、功能特點
圓盤結構設計：端面測量面積大，適用于大孔徑或槽寬的精密測量，減少單點接觸誤差。
多規格接口：采用 M20 螺紋接口，兼容主流測量設備，安裝便捷且連接穩固。
耐磨材質：主體選用不銹鋼材質，盤面硬度高，適合長期高頻次測量場景。
精度可控：尺寸公差控制在 ±0.02mm 以內，滿足一般工業測量精度要求。
三、選型指南
測量范圍匹配：根據被測孔徑或槽寬選擇合適的圓盤直徑（18mm），確保盤面完全覆蓋測量區域。
接口兼容性：確認測量設備的螺紋接口規格（M20），避免因接口不匹配導致安裝失敗。
材質需求：若測量對象為高硬度材料，可選擇陶瓷材質盤面（需定制），常規金屬材料推薦不銹鋼材質。
厚度考量：測針厚度（1.5mm）需適配被測結構的深度，避免因厚度不足導致測量受阻。
四、技術參數
類型 盤狀測針（Scheibentaster）
盤面直徑（DK） 18.00 mm
盤面厚度（B） 1.50 mm
接口規格 M20 螺紋
主體材質 不銹鋼
重量 約 8.60 g
適用溫度范圍 10 - 40°C
適配測量系統 兼容 Hexagon、Faro 等主流測量系統
五、產品尺寸
外形尺寸：直徑 18.00 mm × 厚度 1.50 mm，螺紋接口長度 10.00 mm。
安裝尺寸：M20 螺紋螺距 2.50 mm，安裝深度需 ≥12.00 mm 以確保連接穩固。

六、應用領域

機械加工：汽車零部件、航空航天零件的孔徑、槽寬測量，如變速箱殼體孔、法蘭槽等。

模具制造：注塑模具、壓鑄模具的型腔尺寸檢測，確保模具成型精度。
五金制造：金屬板材、管材的孔徑一致性檢測，適用于批量生產質量控制。
科研質檢：實驗室環境下的標準件校準及新產品研發的尺寸驗證
