一、產品介紹

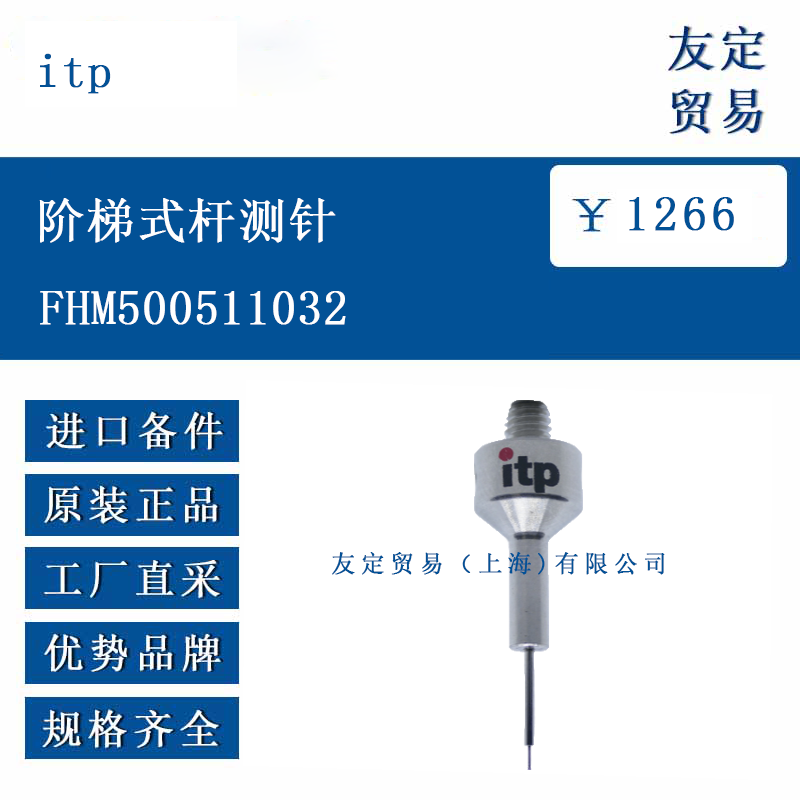

FHM500511032 階梯式桿測針為直桿結構，采用階梯狀直徑設計，主體材質為硬質合金，具備良好的耐磨性和剛性。其工作原理是通過不同直徑的階梯段與被測工件接觸，實現對孔徑、槽寬等幾何尺寸的精密測量。測針前端配備耐磨球形測頭，可減少測量過程中的磨損，確保長期測量精度。該測針適用于坐標測量機（CMM）及其他精密測量設備，能在工業生產過程中對零部件的尺寸精度進行有效把控。
二、功能特點
階梯結構設計：具備多個直徑段，可適應不同孔徑或槽寬的測量需求，減少測針更換頻率。
高耐磨性材質：主體采用硬質合金制造，測頭材料可選 Rubin（紅寶石）或 Zirkonoxid（氧化鋯），適合長期高頻次測量使用。
高精度制造：尺寸公差控制嚴格，確保測量結果的可靠性，適用于精密加工件的質量檢測。
兼容性強：可適配多種測量系統，如與 Hexagon、Heidenhain 等測量系統兼容，滿足不同設備的測量需求。
三、選型指南
測量范圍匹配：根據被測工件的孔徑或槽寬范圍，選擇對應階梯直徑的測針，確保測針直徑段能完全覆蓋測量需求。
材質選擇：若測量對象為硬度較高的材料，建議選擇 Zirkonoxid 或 Diamantbeschichtung（金剛石涂層）測頭，以提高耐磨性；常規金屬材料可選用 Rubin 測頭。
設備兼容性：確認測量設備的接口規格，確保測針與現有測量系統（如 Faro、Blum 等）匹配，避免因接口不兼容導致安裝困難。
精度要求：根據工件的公差要求選擇相應精度等級的測針，該型號測針適用于公差要求在 ±0.01mm 以內的測量場景。
四、技術參數
功能類型 階梯式桿測針（Typ C）
主體材質 硬質合金（Hartmetall）
測頭材質 Rubin（紅寶石）
階梯直徑（DK） 0.50 mm
主體直徑（ML） 5.25 mm
安裝直徑（DG） 11.00 mm
總長度（L） 32.00 mm
測頭直徑（DS） 1.00 mm
重量 6.60 g
適用溫度范圍 15 - 45°C
適配測量系統 兼容 Hexagon、Heidenhain 等系統
五、產品尺寸
外形尺寸：總長度 32.00 mm，階梯段直徑 0.50 mm，主體直徑 5.25 mm，安裝端直徑 11.00 mm。
測頭尺寸：球形測頭直徑 1.00 mm，表面粗糙度 Ra ≤ 0.05 μm，確保測量接觸點的精度。

六、應用領域

機械加工：用于汽車零部件、航空航天零件等精密機械加工件的孔徑、槽寬測量，如發動機缸體孔、齒輪槽等。

模具制造：對模具型腔、型芯的尺寸精度進行檢測，確保模具成型后的零部件符合設計要求。
電子制造：測量電子元件的精密孔位、連接器槽寬等，保證電子組件的裝配精度。
科研與質檢：在實驗室環境或質量檢測中心，用于標準件校準及新產品研發的尺寸驗證。
