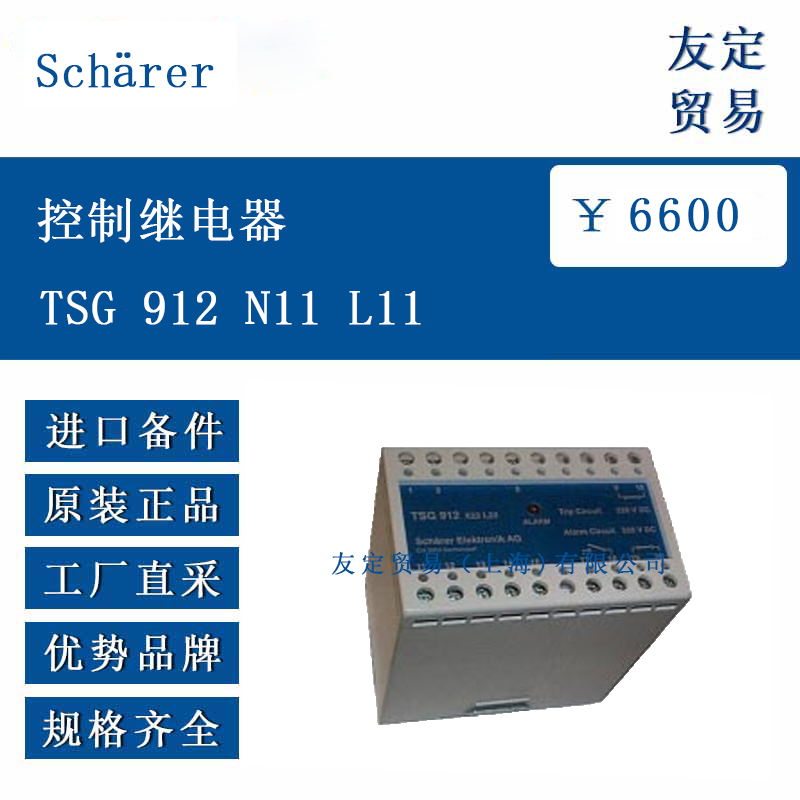

歐洲進口 Schärer TSG 912 N11 L11 控制繼電器
產品型號:TSG 912 N11 L11
廠商性質:供應商
公司名稱:友定貿易(上海)有限公司
地 址:上海市嘉定區澄瀏公路52號39幢2樓
聯 系 人:陳結川
聯系電話:17721247470
一、產品介紹
TSG 912 N11 L11 控制繼電器用于監控斷路器的跳閘電路。當跳閘電路出現故障或機構運行異常時,該繼電器會啟動延遲報警功能,并通過視覺指示發出信號。此繼電器適用于各類斷路器,能滿足標準跳閘電壓和報警電壓的多種組合需求。它采用堅固且經過驗證的結構,安裝在帶有螺絲端子的酚醛樹脂外殼中,外殼可按 DIN 46277/3 標準安裝在導軌上。
二、功能特點
檢測到跳閘電壓故障、跳閘線圈中斷、跳閘電路 wiring 中斷、斷路器 malfunction 等情況后,經過 400ms 延遲會激活報警。
監控繼電器 AB 具備兩個獨立繞組,介電強度達 2.5kV,可單獨或串聯吸引繼電器 AB。
報警繼電器 C 擁有 1 個常開(NO)和 2 個常閉(NC)觸點,釋放時間超過 400ms。
繼電器 AB 和 C 在釋放時具有延遲,總延遲時間大于 400ms,可防止因短暫電壓驟降導致的誤報警。
正常跳閘操作期間,若跳閘繼電器因斷路器跳閘機構故障未能復位,報警會被激活。
配備 LED 紅色指示燈,用于顯示報警狀態。
三、選型指南
系列為 TSG 912,根據限制電阻安裝位置不同,“N” 表示內部電阻,“X” 表示外部電阻(220V 型號僅配備外部電阻)。
跳閘電壓和報警電壓通過數字乘以 10 確定,如 “11” 對應 110V,可選電壓有 60V、110V、125V、220V。
“L” 表示帶有 LED 視覺指示,若無此標識則無該功能。
四、技術參數
跳閘電路:
跳閘電壓范圍為 60V、110V、125V、220V,允許有 20% 的波動。
110V 時的工作功率為 2.3W,限制電阻值為 3000 歐姆,最大允許線路電阻小于 400 歐姆。
報警電路:
報警電壓范圍與跳閘電壓相同,110V 時的功率輸入為 0.8W,報警延遲大于 400ms。
報警繼電器 C:
觸點為 2 個 NC 和 1 個 NO,接觸材料是鍍金銀,接觸負載為 AC1/DC2 - 3A 380V~。
一般規格:
環境溫度范圍為 - 20°C 至 + 80°C,介電強度為 2500V RMS 50Hz 1 分鐘,帶內部電阻的重量為 500 克。
外殼:保護等級為 IP40。
五、產品尺寸
外殼尺寸約為 104mm×110mm。
六、應用領域
該繼電器可應用于電力系統、工業自動化控制、配電設備等領域,用于對斷路器跳閘電路的運行狀態進行監控,確保電路系統的安全穩定運行。
