一、產品介紹

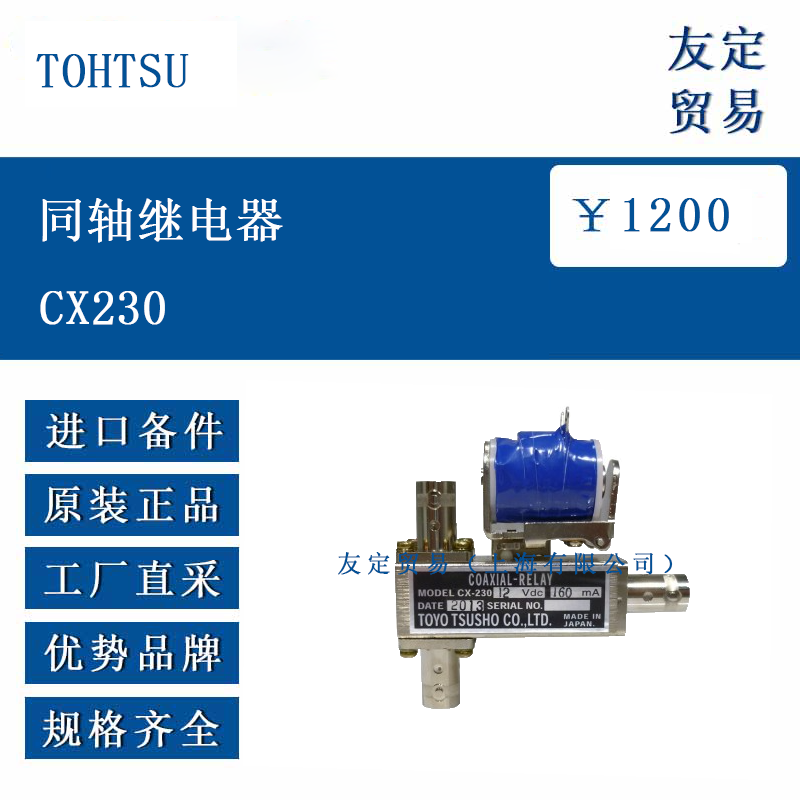

TOHTSU CX230 是一款同軸繼電器，配備 3 個 BNC - Female 連接器。它主要用于高頻信號切換，能在 1GHz 頻率環境下工作，可實現發射機與接收機間的信號切換，在高頻電路系統中發揮信號控制作用。
二、功能特點
高頻信號處理能力：可在高達 1GHz 頻率下穩定工作，能有效處理高頻信號的傳輸與切換，為高頻通信、測試測量等場景提供支持。
信號切換功能：擁有發射機與接收機間的信號切換能力，為相關設備信號流轉提供有效控制手段。
BNC 連接器優勢：3 個 BNC - Female 連接器的配置，BNC 接口在射頻應用中較為常見，具備良好屏蔽性能與穩定連接特性，能降低信號干擾和損耗，保障高頻信號傳輸穩定性與可靠性。
三、選型指南
工作電壓匹配：需依據實際工作場景確定工作電壓要求。CX230 有 12V、24V 等不同電壓規格，務必保證所選繼電器額定電壓與實際工作電壓一致，否則可能致使繼電器無法正常運行或損壞。
頻率需求適配：應用場景若涉及高頻信號，需明確信號頻率范圍，確保 CX230 的 1GHz 工作頻率上限符合實際需求。若信號頻率超出此范圍，繼電器可能無法正常工作或性能下降。
接口類型適配：考慮與現有設備或電路的連接情況，因 CX230 采用 3 個 BNC - Female 連接器，要確認與之連接設備的接口類型是否匹配。若接口不兼容，可能需額外轉接設備。
負載能力考量：了解實際電路中的負載電流和功率大小，保證繼電器能承受相應電流和功率，防止過載運行影響繼電器壽命或引發故障。
四、技術參數
電氣參數
RF 阻抗：50 歐姆，與常見射頻系統阻抗適配，利于信號高效傳輸。
線圈電壓：有不同規格，12V DC 對應電壓范圍 9V DC - 16.5V DC，24V DC 對應電壓范圍 18V DC - 26.5V DC。
線圈電阻：20 攝氏度時，12V DC 規格電阻為 75 歐姆 ±10%，24V DC 規格電阻為 300 歐姆 ±10%。
吸合電壓：以 12V DC 規格為例，吸合電壓范圍 9V - 16.5V（標稱 12V DC）。
釋放電壓：最小值 1.5V DC（以 12V DC 規格為例）。
電流：12V DC、20 攝氏度條件下，電流為 160mA。
切換時間
吸合時間：最大 20ms。
釋放時間：最大 15ms。
機械參數
觸點形式：SPDT（單刀雙擲）。
工作溫度范圍：-50 攝氏度至 + 70 攝氏度，可適應較寬溫度范圍工作環境。
重量：約 230 克。
安裝方式：通過兩個螺絲安裝固定。
射頻參數（不同頻率下）
50MHz：駐波比（VSWR）最大 1.05，隔離度（-dB（min））為 56，插入損耗（-dB（max））為 0.05，輸入射頻功率（W）為 300。
150MHz：駐波比最大 1.1，隔離度為 42，插入損耗為 0.05，輸入射頻功率為 300。
500MHz：駐波比最大 1.15，隔離度為 30，插入損耗為 0.1，輸入射頻功率為 300。
1000MHz：駐波比最大 1.3，隔離度為 24，插入損耗為 0.2，輸入射頻功率為 200。
五、產品尺寸
產品尺寸可查閱產品說明書獲取精確數據。
六、應用領域
通信領域：應用于基站、衛星通信等設備，實現高頻信號切換與控制，保障通信信號穩定傳輸與有效切換。
測試測量設備：在射頻信號發生器、頻譜分析儀等儀器中，用于信號路由和切換，輔助完成各類測試測量工作。
廣播領域：在廣播發射機、接收機系統中，參與信號傳輸路徑控制與切換，助力廣播信號準確發射與接收。
自動化控制：在一些對高頻信號有自動化切換和控制需求的工業自動化系統中得到應用，為系統自動化運行提供信號控制支持。
