晶體諧振器構造

首先，晶體諧振器里面的晶體指的是石英晶體，化學式是二氧化硅SiO2。

石英的特點是：熱膨脹系數小、Q值高、絕緣等。

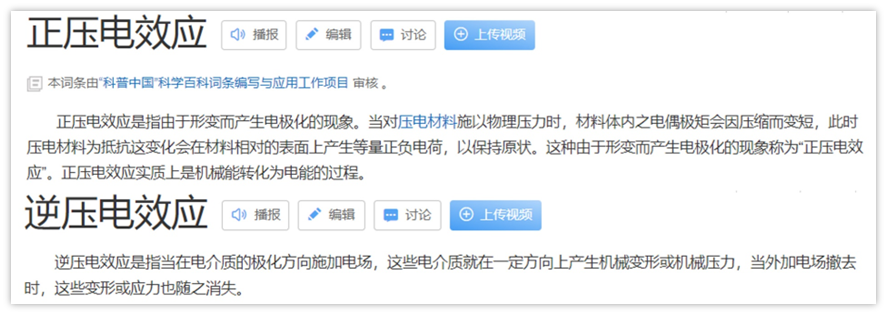

石英可以做成晶體諧振器，主要是利用了壓電效應。壓電效應又分為正壓電效應和逆壓電效應，以下是百度百科對其的定義：

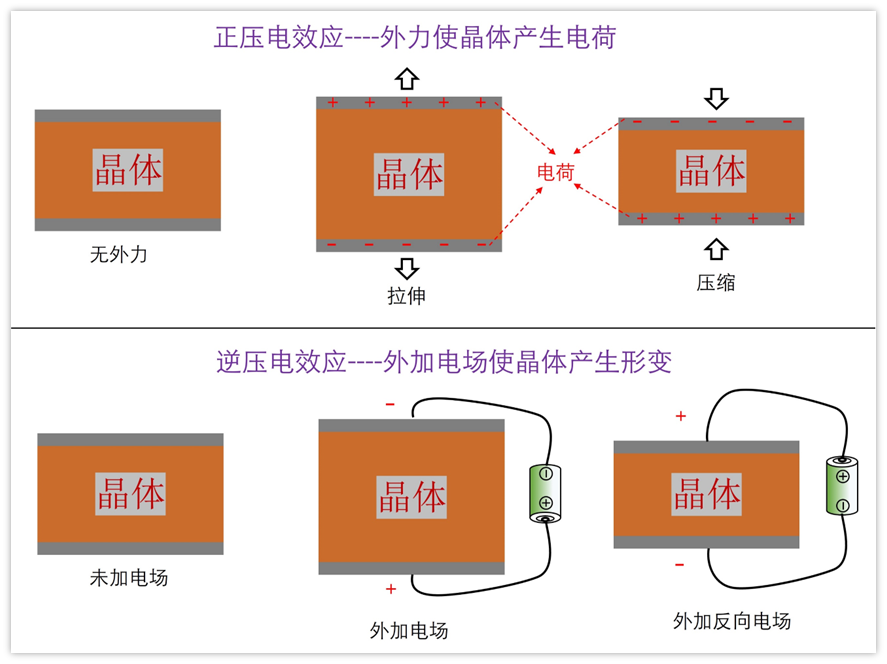

意思對應下圖：↓

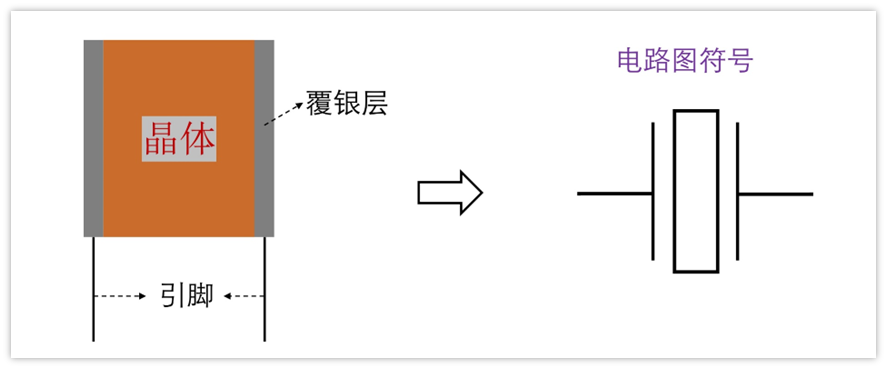

晶體的構造示意圖如下：↓

上圖左邊是晶體構造的示意圖，右邊是我們常見的晶振的符號

根據對前面壓電效應的理解，晶體可以將電能轉化為機械能，然后機械能又能轉化為電能。如果給晶體通上交流電，收縮和膨脹代表機械振動。

機械振動的物理尺寸和結構固定之后，它本身就有一個固有的振動頻率。當外加信號的頻率與固有振動頻率相等時，就會發生共振，產生諧振現象。

晶振的頻率，就是固有振蕩頻率。再?gòu)臒o(wú)源晶體也叫“晶體諧振器”，此處的“諧振”就是這個意思。
