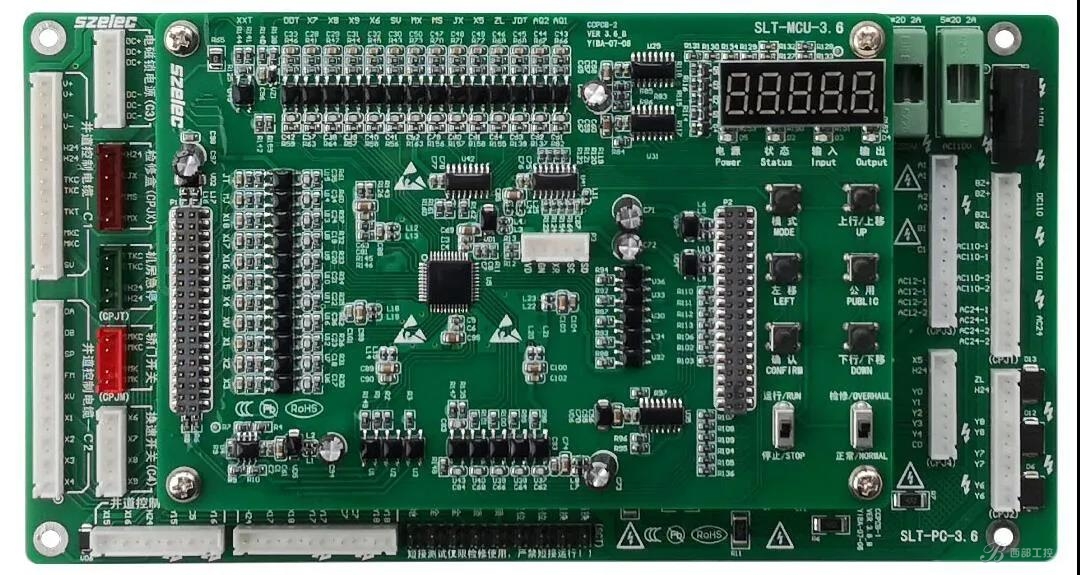

SLT-MCU-3.6電梯專用一體化微電腦控制器外觀

　SLT-MCU-3.6電梯專用一體化微電腦控制器型號說明

 SLT-MCU-3.6電梯專用一體化微電腦控制器功能模塊分布圖

SLT-MCU-3.6電梯專用一體化微電腦控制器功能概述

　　一體化微電腦控制器是電梯控制柜的核心控制部件，由兩塊電路板積木式疊層拼裝組成。一塊電源及接口電路板SLT-PC（位于下方），一塊微電腦控制電路板SLT-MCU（位于上方）。由于微電腦控制電路板位于一體化控制器的上方容易直觀查看，且具備控制器的核心功能，所以一體化控制器的型號由微電腦控制電路板SLT-MCU-X.X表示。

　　電源及接口電路板SLT-PC其功能主要是接口、控制電源、輸入信號的初級處理，輸出信號的末端處理。控制電源部分的主要功能是電源保護、整流、濾波及電源的分配。

　　微電腦控制電路板SLT-MCU-X.X是一塊以32位ARM內核為核心的微電腦控制板，主要作用是電梯運行的邏輯處理和運算分析。板上有6個按鍵、5位8段LED數碼管、三個狀態指示燈和兩個滑動開關作為人機交互的板載服務器，方便實現用戶對雜物電梯的運行狀態或故障情況的判斷，以及現場設置電梯的部分功能。
