行業介紹

　　月餅包裝機又稱全自動月餅包裝機，是包裝機中枕式包裝機一個食品包裝專屬類別。方該機是根據月餅的特殊包裝特點，對月餅進行一次性包裝的專用包裝機械。月餅包裝機也適用于其他塊狀、有規則的固體或是小托盤類等物體的一次性快速包裝

　　工藝要求

　　自動包裝機可以包裝不同長度類型的月餅。在人機界面上可以建立多種工作模式，每種模式包含：定長模式，色標模式。例如如果客戶選擇模式1，則運行后系統自動按照模式1設定的寬度進行包裝。色標包裝就是根據色標來裁切紙張的長度并進行包裝。

　　具體實現的要求

　　要求1實現自動控制流程動作要求

　　要求2實現定寬，定長的包裝，并有打碼功能

　　要求3實現多種規格模式包裝(定長，色標)

　　要求4實現每分鐘40個的標準

　　……

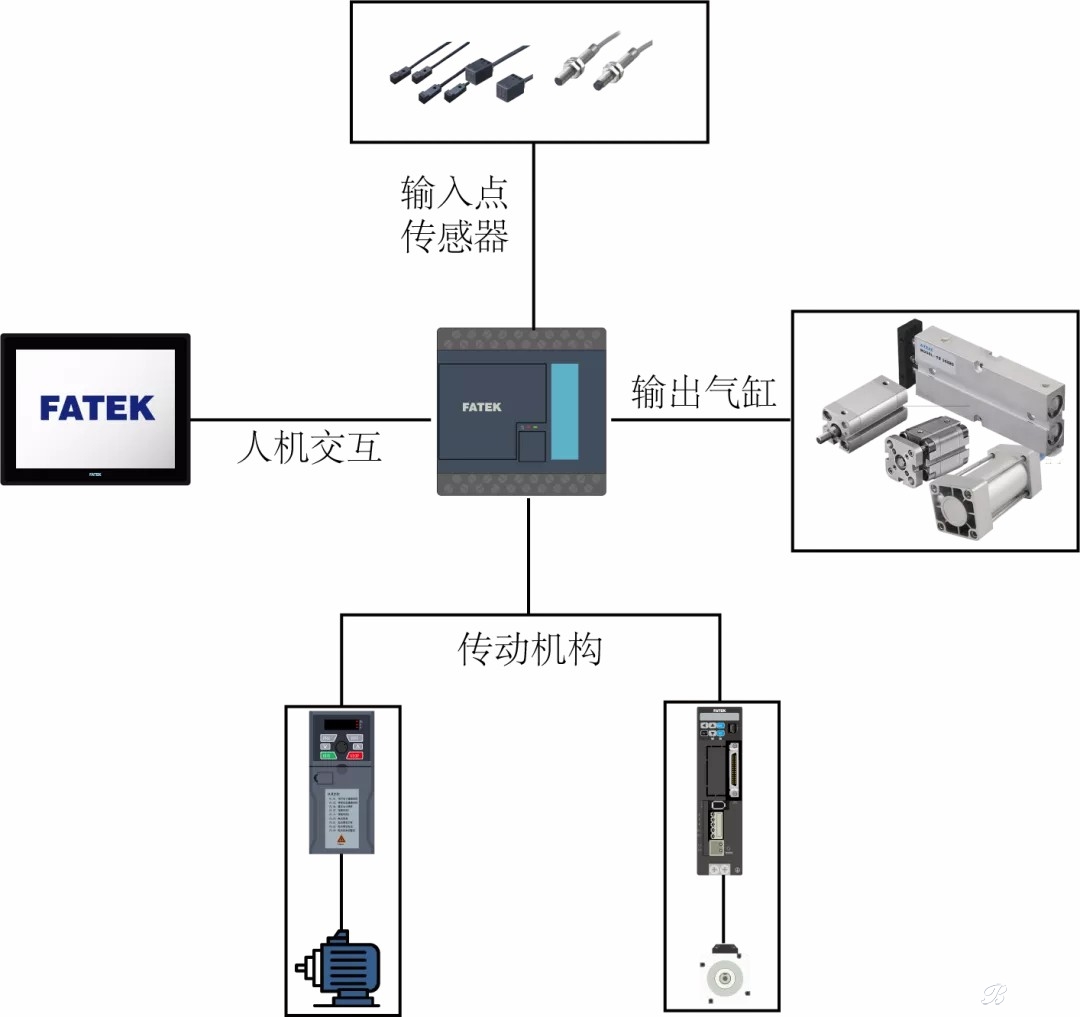

　　配置方案

　　設計參數

　　控制系統永宏P(guān)LC

　　操作界面永宏HMI

　　工作方式月餅包裝機

　　設備長度2.5米

　　生產效率1分鐘40個

　　工作氣壓0.5~0.6MPa

　　工作電源220VAC 50/60Hz 10A 15KW

　　工作環境溫度5-40℃

　　濕度10-90%

 　機械機構

　   凸輪結構圖

　　凸輪結構主要用于協調旋轉，進行動作各個機構來完成包裝動作。主要有爪子，包裝氣缸，剪刀等組成。

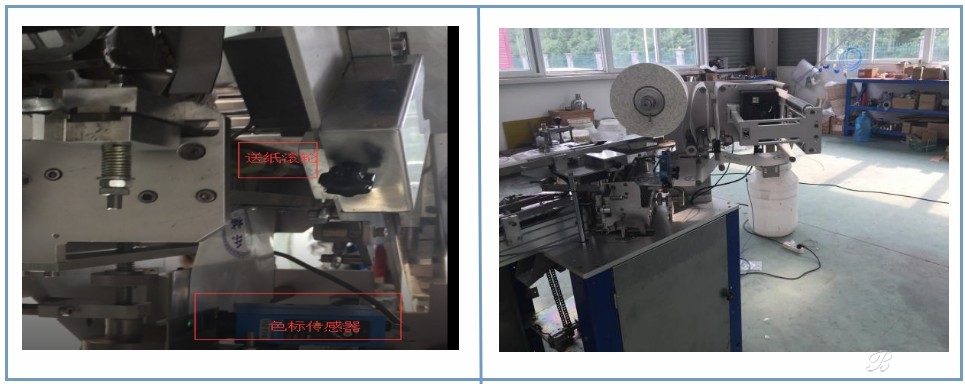

       送紙、放紙

　　送紙部分由上圖所示是由一個伺服電機帶皮帶輪組成，一個色標開關用于檢測色標。

　　放紙部分主要用于送紙的時候不斷放紙，放紙部分有一個放料開關只要當紙找不到光電的時候就進行自動放紙。

　　程序設計

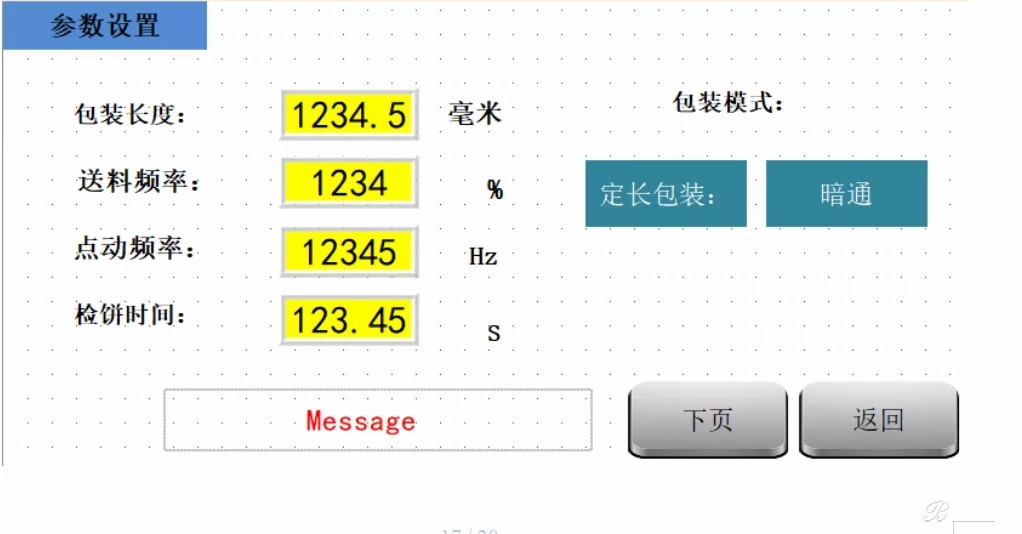

　　自動控制畫面

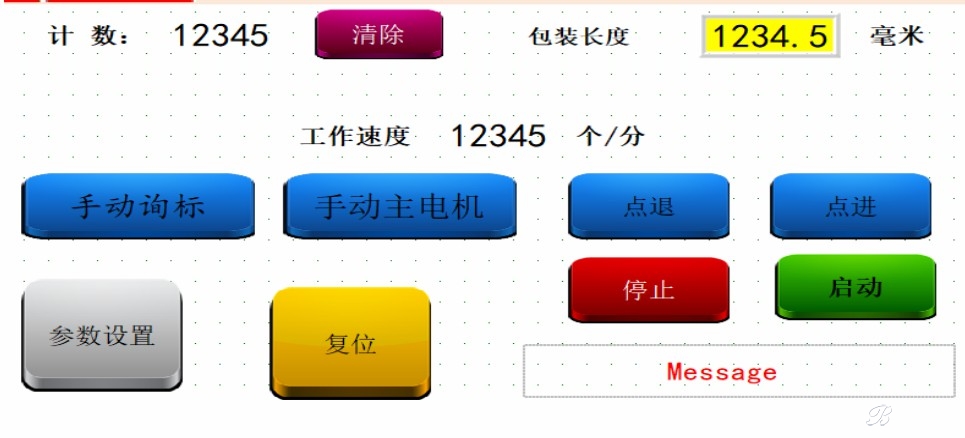

　　下圖為月餅包裝機操作畫面，可以對切臺的各種手動以及半自動，動作的選擇。

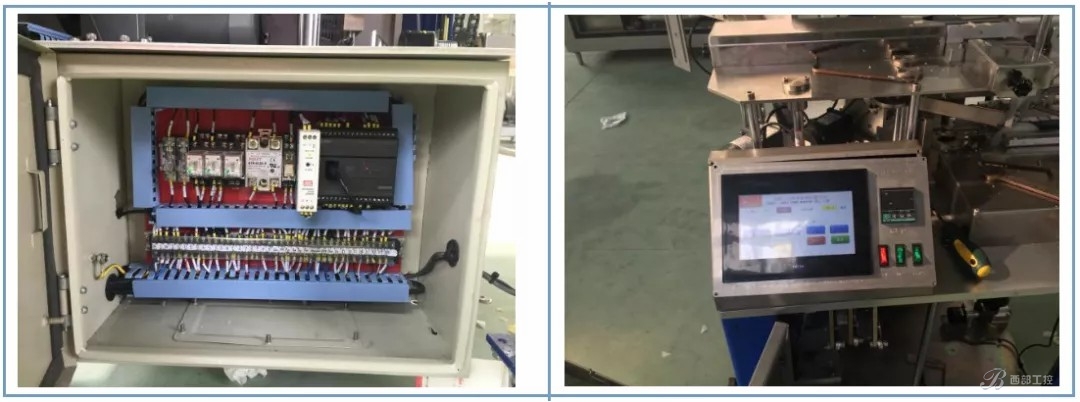

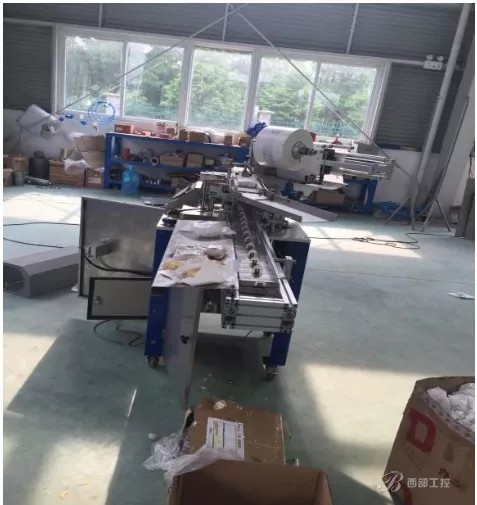

 　　現場照片

       調試結果

　　通過現場調試的實現了客戶的要求，每分鐘40個月餅的包裝速度下圖是我們測試出來的產品相當?shù)臉?biāo)準，該設備大大的降低工人的勞動強度、提高工作效率、節約人工成本、改善生產環境。
