新品

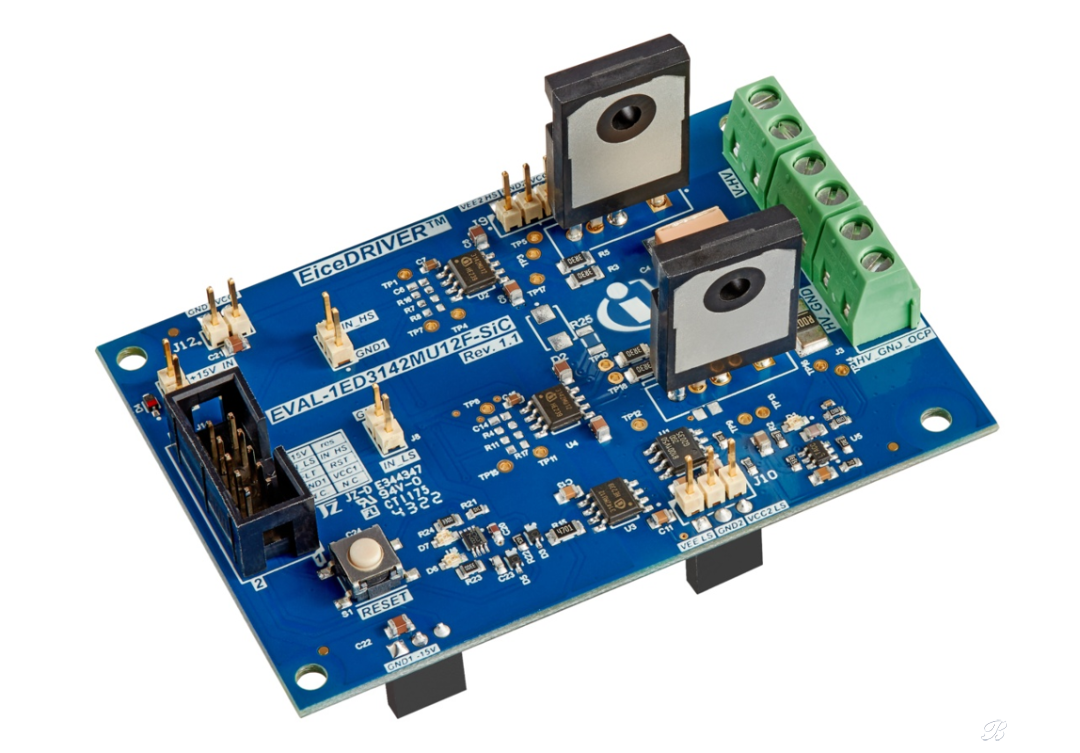

　　6.5A，2300V單通道隔離式柵極驅動器評估板(配SiC MOSFET)

       EVAL-1ED3142MX12F-SIC采用半橋電路，用兩個柵極驅動IC　1ED3142MU12F來驅動IGBT、MOSFET和SiC MOSFET等功率開關。

　　該板預裝了兩個CoolSiC™ SiC MOSFET IMZA120R020M1H，一個額外的柵極驅動IC用于隔離從上橋臂到邏輯控制側的過流反饋信號，采用快速運算放大器做過流檢測的比較器，評估板最適合于雙脈沖測試。

　　產品型號：

　　Eval-1ED3142MU12F-SiC

　　所用器件：

　　1ED3142MU12F 6.5A，

　　2300V單通道隔離式柵極驅動器

　　IMZA120R020M1H

　　20mΩ 1200V SiC MOSFET

　　產品特點

　　EiceDRIVER™緊湊型單通道隔離柵極驅動器1ED31xx系列(X3緊湊型系列)。

　　用于650V/1200V/1700V/2300V

　　/IGBT，Si和SiC MOSFET驅動

　　2300V的功能偏移電壓可用于相應的應用

　　電隔離的無磁芯變壓器柵極驅動器

　　6.5A源和灌峰值輸出電流典型值

　　35V絕對最大輸出電源電壓

　　45ns的傳輸延遲，20ns的輸入濾波器

　　應用價值

　　集成濾波器減少了對外部濾波器的需求

　　嚴格的IC到IC傳輸延遲匹配(最7ns)，提高了應用的穩健性，不會因老化、電流和溫度而產生變化

　　適合在高環境溫度和快速開關應用中運行

　　UL 1577(計劃)VISO=3.6kV(rms)1秒，3.0kV(rms)1分鐘

　　應用領域

　　電動汽車充電

　　電機控制和驅動

　　服務器電源

　　光伏系統的解決方案

　　不間斷電源(UPS)

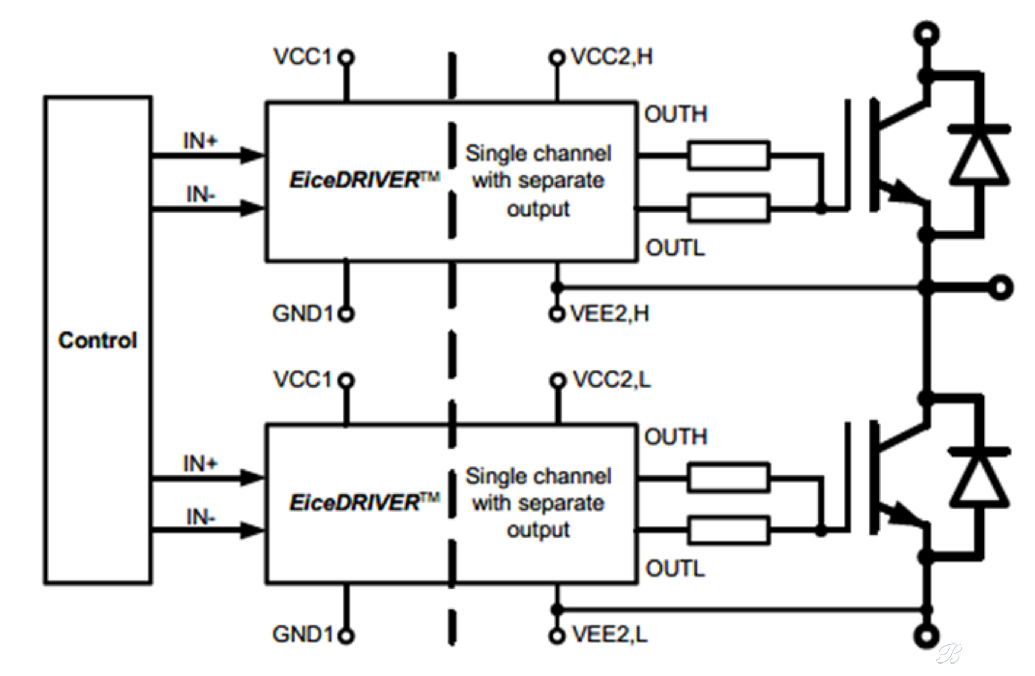

　　產品框圖
